由于大多數 太陽能電池組件都是串聯連接的，串聯失配是最常見的失配類型。在所考慮的兩種最簡單的失配類型（短路電流失配或開路電壓失配）
中，短路電流失配更為常見，因為它很容易由模塊的遮光部分引起。這種類型的不匹配也是最嚴重的。

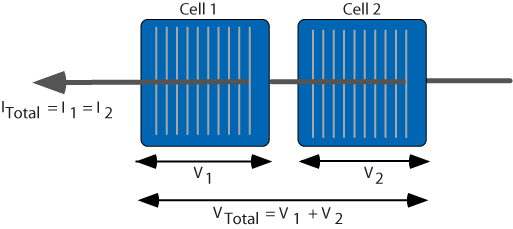

對于串聯連接的兩個電池，通過兩個電池的電流是相同的。產生的總電壓是各個電池電壓的總和。由于電流必須相同，電流不匹配意味著配置的
總電流等于最低電流。

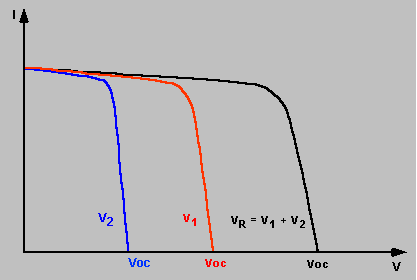

串聯電池的開路電壓失配是一種相對良性的失配形式。如下圖所示，在短路電流下，光伏組件的總電流不受影響。在最大功率點，總功率降低，
因為不良電池產生的功率較少。由于兩塊電池串聯，流過兩塊太陽能電池的電流相同，在特定電流下將這兩個電壓相加得到總電壓。

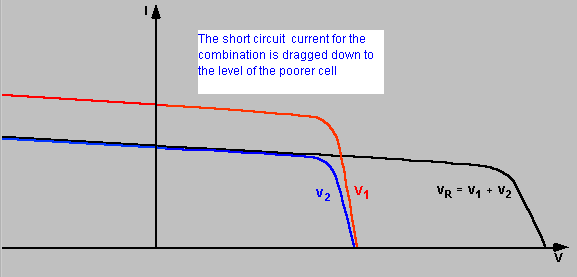

根據模塊的工作點和不匹配的程度，串聯太陽能電池的短路電流不匹配會對光伏模塊產生巨大影響。如下圖所示，在開路電壓下，短路電流降低的

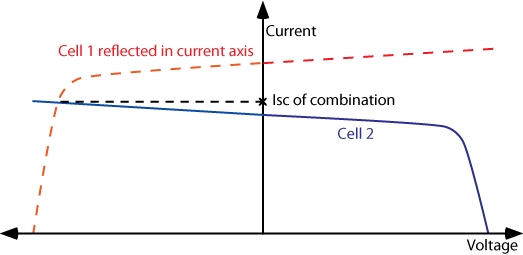

影響相對較小。由于開路電壓對短路電流的對數依賴性，開路電壓有微小變化。但是，由于通過兩個電池的電流必須相同，因此組合的總電流不能超過
不良電池的電流。因此，組合電流不能超過不良電池的短路電流。在可能發生這種情況的低電壓下，總的來說，在電流不匹配的串聯連接配置中，如果
’不良電池產生的電流小于良好電池的最大功率電流，并且如果組合在短路或低電壓下運行，則功率耗散會很大在不良電池中會對模塊造成不可逆轉的損壞。這些效果在下面的兩個動畫中進行了說明。
